一:功能特點:
堅固的結構，采用新穎的一體式傳感器設計， 測量精度達到額定量程的0.5%-1%。 所有功能和單位清楚地顯示在帶白色背光的LCD上。 0.8英寸高的LeD數字顯示，便于遠距離觀看。 兩個可編程的設置點，方便用戶設置安全警告界限。無線拉力計，是一款新型的動態拉力儀。該稱重儀講無線傳輸技術、動態測量技術有機結合，利用數字信號實現信號的傳輸與顯示。
該儀表由稱重和顯示兩大部分構成，測力部分由測力傳感器和智能測量儀表組成，測量的數據通過無線發射模塊向外發送，該部分用大容量蓄電電池供電。顯示部分為一手持式儀表，采用可充電鋰電池供電，字符式液晶顯示。
無線傳輸稱重儀既繼承了我公司現有的有線傳輸稱重儀的優點，同時又克服了傳輸距離短、抗干擾能力差和有線傳輸線容易被壓壞等缺點。顯示儀表具有體積小，重量輕，便于攜帶和使用等特點。
二:吊掛稱重測力儀器HZ-W3-50t 拉力準 精度高功能
1．采用高精度∑-△模數轉換技術
2．直流兩用，標配蓄電池;
3．5位0.8英寸LED顯示，;采用可充電鋰電池供電，字符式液晶顯示
4．零位跟蹤范圍、置零（開機/手動）范圍可分別設置;
5．具有兩點線性修正功能，兩種補償標定方式;
6．無線手持儀表使參數設置與儀器標定既方便又便于管理。 無線手持儀表提供多種操作功能：“置零”、
7．“去皮”、“峰值保持”、“累計”、“累計查詢”、“累計清除”、
8．無線測力儀是我司根據國外客戶要求,自主創新, 用于工業測力領域的新產品, 該產品精度高,
9．并配有我公司自主研發的無線儀表，攜帶方便, 可撲捉力的峰值, 并帶有打印及控制功能，儀表含有多種通訊接口，（選配）RS232，可方便與計算機通訊。
10．無線測力儀實為工業吊掛領域理想的測力產品、
三:規格參數
|
參照標準 |
JB/T5669 |
|
顯示 |
5位LED顯示 |
|
開機置零范圍 |
20% 最大量程 |
|
手動置零范圍 |
4% 大量程 |
|
去皮范圍 |
20%大量程 |
|
穩定時間 |
≤10 秒 |
|
安全載荷 |
125%大測量 |
|
極限載荷 |
400%大測量 |
|
連續使用時間 |
≥100小時 |
|
電源 |
內置可充電鋰電池，隨機搭配充電器 |
|
工作溫度. |
– 10℃ ~ + 40℃ |
|
工作濕度 |
≤85% RH under 20℃ |
|
遙控器接收距離 |
≤200米 |
|
儀表電源 |
內置可充電鋰電池，隨機搭配充電器 |
|
|
|
四:吊掛稱重測力儀器HZ-W3-50t 拉力準 精度高規格參數
|
型號 |
大量程 |
小量程 |
分度值 |
分度數 (n) |
|
HZ-W3-01 |
1000 |
10 |
0.5 |
2000 |
|
HZ-W3-02 |
2000 |
20 |
1 |
2000 |
|
HZ-W3-03 |
3000 |
20 |
1 |
3000 |
|
HZ-W3-05 |
5000 |
40 |
2 |
2500 |
|
HZ-W3-10 |
10000 |
100 |
5 |
2000 |
|
HZ-W3-20 |
20000 |
200 |
10 |
2000 |
|
HZ-W3-30 |
30000 |
200 |
10 |
3000 |
|
HZ-W3-50 |
50000（50噸） |
400 |
20 |
2500 |
|
FA-R3-100 |
100000（100噸） |
1000 |
50 |
2000 |
|
HZ-W3-200 |
200000（200噸） |
2000 |
100 |
2000 |
|
HZ-W3-300 |
300000（300噸） |
2000 |
200 |
5000 |
|
HZ-W3-500 |
500000（500噸） |
4000 |
200 |
5000 |
NK-300指針拉力計可以根據客戶需求選配gantan手持式測試架.
特點
1.體積小，重量輕，攜帶方便；
2.操作簡單，可替代測試機架使用
一、產品功能：
NK 系列指針式拉力測試儀是小型簡便的推力，拉力測試儀器，具有設計精細，攜帶方便，峰值保持，兩種單位同時顯示等優點。 廣 泛應用于高低壓電器、電子、電線、五金制鎖、汽車配件、打火機及點火裝置、制筆、輕工、建筑、漁具、紡
織、 化工、機械和科研機構等行業作推拉負荷測試、插拔力測試、破壞性試驗等，是老式管型推拉力計的替代 產品。
指針式拉力測試儀是小型便捷式的拉力、壓力測試儀器，具有高精度、易操作、可同時顯示牛頓和公斤單位、捷帶方便之優點，而且有一個可作荷重峰值(PEAK)測試及連續荷重值(TRACK)測試切換使用的切換旋鈕(PEAK/TRACK鈕)?，F(xiàn)廣泛應用于電子、高低壓電器、五金制鎖、汽車配件、粘膠化工、打火機及點火裝置、制筆、輕工、建筑、紡織、機械等行業和科研機構作拉壓負荷、插拔力、破壞性試驗測試等，是老式測力計的替代產品。使用本儀器前請詳細閱讀此說明書，以便充分運用本儀器所具有的功能，使測試時能得到準確的數值
二、產品特點：
|
特點： |
|
|
|
指針式指示，讀數方便、準確、精度高； |
|
|
兩種單位雙重顯示，無須單位換算； |
|
|
峰值保持和荷重實時值指示自由切換，使用方便； |
|
|
手持設計，操作簡單，并可安裝在各類工作臺上使用，還可適配各類夾具，方便各類產品的測試； |
|
|
壹年保修，終身維護 。 |
|
三、規格參數： |
||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
可以根據客戶需求選配gantan手持式測試架.
特點
1.體積小，重量輕，攜帶方便；
2.操作簡單，可替代測試機架使用。
產品可供江河運輸、海洋捕撈的拉力測量；可供撈海帶及其他海產品時重量計量；可供各種機械設備的牽引力測量；可供電力行業高壓線布線的拉力計量；可供工程建筑、皮帶運輸機的引力測量；可供各種安全裝備的抗拉力測量?？梢詼y量在靜力載荷和動力載荷下牽引阻力的瞬時值，表盤上紅針可以讀取在測量過程中的大拉力值。
表盤式推拉力計10kg-20t.修井機測力表技術參數
1.精確度等級為2.0。
2.測量范圍為0–200kN。
3.靈敏度小于或等于滿量程載荷的0.5%
4.過載能力為允許載荷超出大測值50%
該產品具有使用方便、讀數清晰、性能穩定、安全可靠、價格低廉等優點，在國內各行業都有應用。
二、結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
三、主要技術參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S
3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%
四、型號、測量范圍、外形尺寸、重量
|
測力計型號 |
測量范圍（kN） |
外形尺寸 |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
|
FX-30kN |
0-30 |
||||
|
FX-50kN |
0-50 |
||||
|
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
|
FX-200kN |
0-200 |
||||
|
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-C-160 |
0-160 |
||||
|
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-CY-160 |
0-160 |
||||
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
表盤式推拉力計10kg-20t.修井機測力表
1）功能特點：
本產品用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、汽車運輸、電力線路架設、建筑等行業的牽引力測量。
品質過硬，已經過國內外油田，煤礦，鉆井，造船廠多年來使用 效果好
可靠且精美的包裝，使測力計易于運輸、保存、維護。
兩種單位同時顯示，無須單位換算，適應各類企業使用習慣——牛頓和公斤雙單位；
指針指示，讀數方便、準確、測試精度高。
使用方便，峰值保持和荷重實時值指示自由切換。
壹年保修，終身維護。
雙色指針顯示，更方便直觀的查看數據
表盤玻璃加厚，防撞
無需任何安裝，用戶收到可立刻使用
2）碼頭吊裝起重12噸-35噸機械式拉力計.表盤玻璃加厚.防撞主要技術參數
儀表準確度為2.0級
引用誤差≤±2%F.S
靈敏度應小于或等于滿量程載荷0.5%
3）型號、測量范圍、外形尺寸、重量
|
型號 |
極限負荷 |
小分度值(KN) |
外形尺寸（長×寬×高） |
|
||
|
單位(KN) |
單位(噸) |
去耳環(mm) |
帶耳環(mm) |
質量 |
||
|
FX-0.5 |
5 KN |
0.5噸 |
0.1 |
402×268×162 |
535×270×162 |
7 |
|
FX-1 |
10 KN |
1噸 |
0.2 |
402×268×162 |
535×270×162 |
7 |
|
FX-2 |
20 KN |
2噸 |
0.5 |
402×268×162 |
535×270×162 |
7.5 |
|
FX-3 |
30 KN |
3噸 |
0.5 |
574×304×177 |
835×305×180 |
15 |
|
FX-5 |
50 KN |
5噸 |
1 |
574×304×182 |
835×307×183 |
16 |
|
FX-10 |
100 KN |
10噸 |
2 |
684×304×212 |
973×307×212 |
30 |
|
FX-20 |
200 KN |
20噸 |
5 |
684×304×212 |
1070×307×212 |
35 |
|
FX-30 |
300 KN |
30噸 |
5 |
790×350×232 |
1205×352×228 |
50 |
|
FX-50 |
500 KN |
50噸 |
10 |
870×350×255 |
1245×352×258 |
83 |

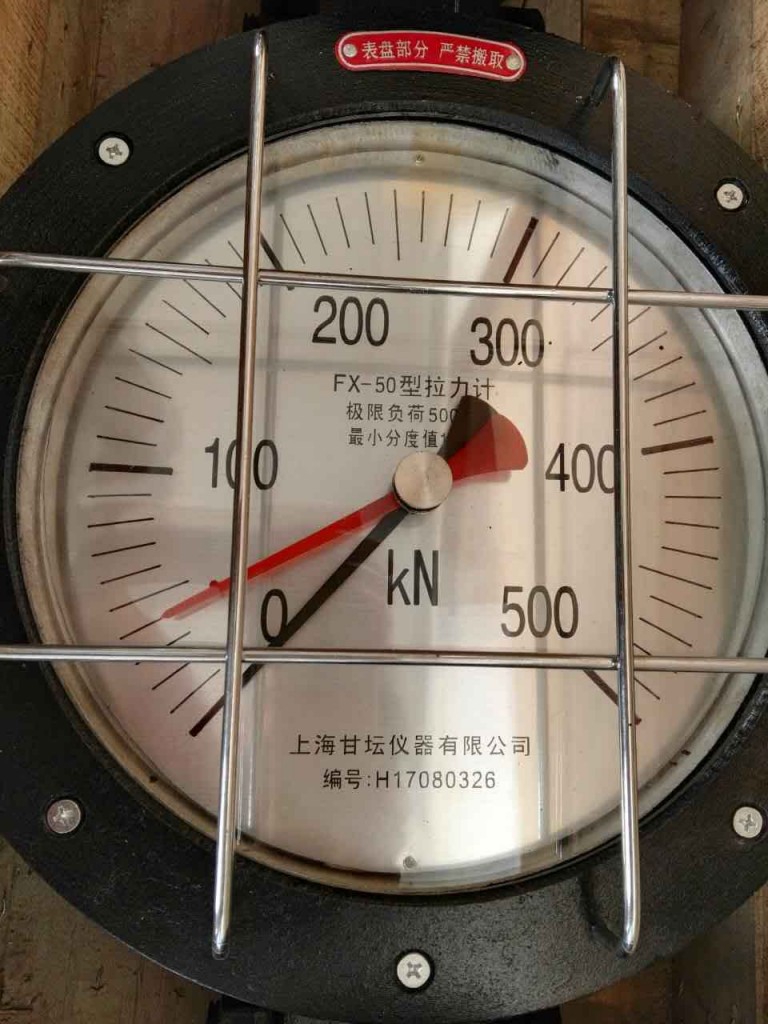

碼頭吊裝起重12噸-35噸機械式拉力計.表盤玻璃加厚.防撞外觀：
測力范圍：0—500千牛頓。
1、可供石油鉆井、修井、礦業勘探指示鉆桿懸重；
2、可供江河運輸、海洋捕撈和各種錨鏈的拉力測量；
3、可供電力行業高壓線布線時拉力測量；
4、可供工程建筑、皮帶運輸機的引力測量；
5、可供各種安全裝備的抗拉力實驗。
6、可以測量在靜力載荷和動力載荷下牽引阻力的瞬時值，計盤上紅針指示測量過程中的大拉力值。
7、可防止卡鉆及鉆頭損壞。在修井作業中通過拉力計把井下鉆柱懸重，上提被卡管柱時上提拉力在計盤上讀取拉力值

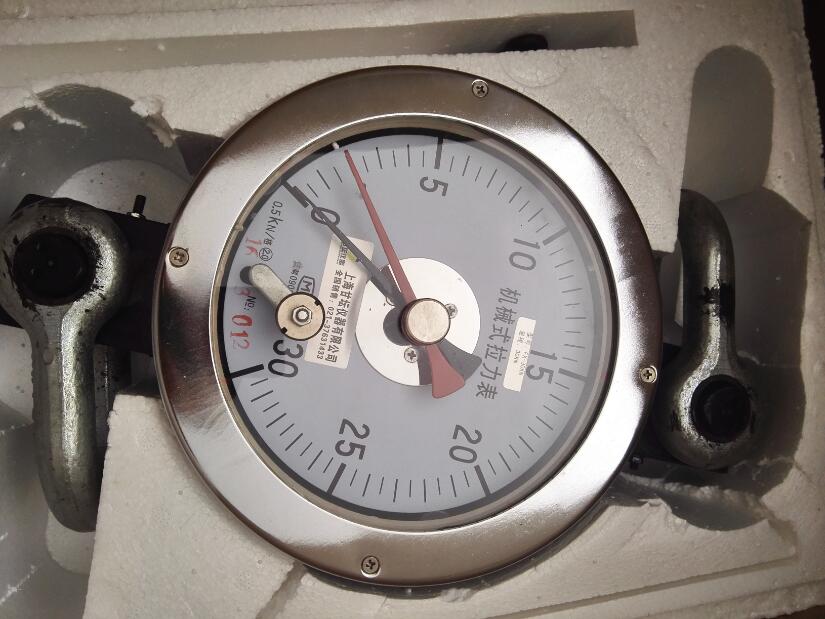

二、機械式拉力計1噸-50噸_油田,鉆井.煤礦專用的測力表技術參數
1.精確度等級為2.0 。
2.測量范圍為0–500KN 。
3.靈敏度小于或等于滿量程載荷的0.5% 。
4.過載能力為允許載荷超出大測值25%。
規格型號:
|
型號 |
大量程(KN) |
最小量程(KN) |
分度值(KN) |
精度% |
|
FA-R-10 |
10 |
1 |
0.2 |
2 |
|
FA-R–30 |
30 |
3 |
0.25 |
2 |
|
FA-R–50 |
50 |
5 |
1 |
3 |
|
FA-R–80 |
80 |
8 |
1 |
2 |
|
FA-R–120 |
120 |
12 |
2 |
2 |
|
FA-R–160 |
160 |
16 |
2 |
2 |
|
FA-R–200 |
200 |
20 |
2.5 |
2 |
|
FA-R–300 |
300 |
30 |
5 |
2 |
|
FA-R–500 |
500 |
50 |
10 |
2 |
機械式拉力計1噸-50噸_油田,鉆井.煤礦專用的測力表
]]>
